齒輪泵殼體孔的加工夾具設計
齒輪泵殼體孔的加工夾具設計
[來源：未知]??? [作者白云泵業]??? [日期：2017-01-12 10:08]??? [熱度：]
由于齒輪泵孔加工的第二道工序是關鍵工序，白云泵業這里僅介紹本工序的夾具設計。

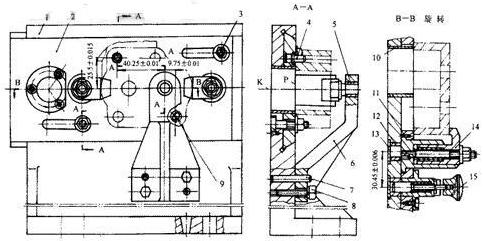

(1)夾具方案與結構：選擇齒輪泵泵體上G面和兩個φ9對角孔為定位基準，夾具上用兩銷一面定位。采用直線分度形式。用兩個鉤形壓板夾緊零件。圖1為夾具結構示意圖(注：圖中只標出關鍵尺寸和主要零件序號)。夾具體1為角鐵形，用螺釘、錐銷裝于拖板上。移動分度塊2與夾具體1通過燕尾導軌配合，并用螺栓3鎖緊。在分度塊2上裝有圓柱銷4和削邊銷9，通過這兩銷和平面P使零件定位于分度塊2上，并用兩鉤形壓板14壓緊。支承座6用于支承刀具尾端。用手拉式圓柱銷分度對定機構。為方便操作，將工件安裝在夾具右邊，夾具體、分度塊上開有孔，以便刀具進入工件加工。為防止切屑進入件1與2的結合面，在夾具體1的孔中裝有防屑套10。
1.夾具體 2.移動分度塊 3.鎖緊螺母 4.圓柱定位銷 5、12.襯套 6.支承座 7.圓柱銷 8.螺釘 9.削邊定位銷 10.防屑套 11.騎縫銷 13.密封塊 14.鉤形壓板機構 15.分度對定機構
圖1 夾具結構圖
圖1 夾具結構圖
(2)夾具操作：將工件裝入兩定位銷，擰緊鉤形壓板螺母，縱向移動拖板使對定機構15的圓柱銷插入到加工第一個孔的銷孔中。當加工完第一個孔后，松開兩個鎖緊螺母3，拔出對定機構15的圓柱銷，移動分度塊2，使對定機構15的圓柱銷插入到加工第二個孔的銷孔中，并擰緊螺母3，加工第二個孔。
(3)夾具安裝要求：制造時，分度對定機構的圓柱銷與襯套12采用配制，配合間隙不大于0.01mm。安裝時，保證夾具加工中心線K與車床主軸軸線同軸度，同軸度公差為0.015mm。定位支承面P與車床主軸軸線垂直，公差為0.02mm。當夾具安裝調整好后，橫向進給要鎖死，縱向進給設置死擋鐵。(4)夾具特點：采用基準重合原則，定位誤差小，分度精度較高。刀具兩端支承，跳動小，加工孔的尺寸精度高。夾緊可靠，操作方便。經長期使用證明，能充分保證加工精度要求，不足之處是加工過程中不便觀察。
