葉片式化工泵過流部件的形式說明
葉片式化工泵過流部件的形式說明
[來源：未知]??? [作者白云泵業]??? [日期：2016-09-19 13:53]??? [熱度：]
葉片式化工泵的首要過流部件有吸水室、葉輪和壓水室(包含導葉)。
化工離心泵吸水室位于葉輪前面，其作用是把液體引向葉輪，有直錐形、彎管形和螺旋形3種方法(圖1)。

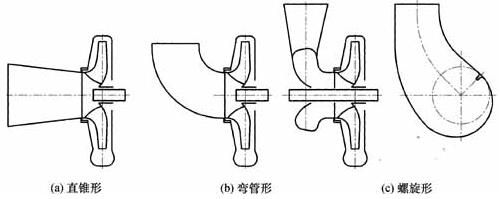

圖1 吸水室的類型

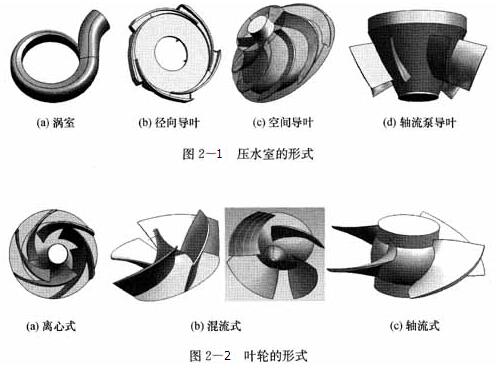

壓水室位于葉輪外圍，其作用是搜集從葉輪流出的液體，送人排出管。壓水室首要有渦室(螺旋形壓水室)、徑導游葉、空間導葉和軸流泵導葉等方法(圖2-1)。
葉輪是離心泵最主要的工作元件，是過流部件的中心，葉輪由蓋板和中心的葉片構成。依據液體從葉輪流出的方向不一樣，葉輪分為離心式(徑流式)、混流式(斜流式)和軸流式3種型式(圖2-2)。
徑流式(離心式)葉輪中，液體流出葉輪的方向垂直于軸線，即沿半徑方向流出；
混流式(斜流式)葉輪中，液體流出葉輪的方向歪斜于軸線；
軸流式葉輪中，液體流出葉輪的方向平行于軸線，即沿軸線方向流出。
關鍵字：葉片式化工泵,化工離心泵
