離心水泵向分支管路供水工況分析
離心水泵向分支管路供水工況分析
[來源：未知]??? [作者白云泵業]??? [日期：2016-09-10 10:30]??? [熱度：]
1、離心水泵向阻力不一樣的串聯管路供水

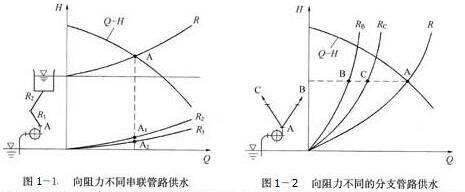

圖1-1中R1，R2為獨自管路的阻力曲線，R是兩管路組成的阻力曲線(對應同一流量的縱坐標相加)，A點是泵工況點。
2、向阻力不一樣的分支管路供水
圖1-2中的RB、RC是AB和AC管路阻力曲線。當不計凈揚程時，組成的設備特性曲線為R，它是在同一揚程下2阻力曲線流量相加得到的。泵的工況點為A，流量為QM=QB+QC，QB和QC是經過AB、AC的流量。
圖6-17中，RB和RC是管路AB、AC的設備特性曲線，R是組成的設備特性曲線，它是由在同一揚程下兩獨自設備特性曲線流量相加得到的。泵的工況點為A，泵的流量QA=QB+QC，經過AB管的流量為QB，經過AC管的流量為QC。
