離心泵徑向導葉的設計技術探究
離心泵徑向導葉的設計技術探究
[來源：未知]??? [作者白云泵業]??? [日期：2016-09-03 09:43]??? [熱度：]
在下圖1所示的徑導游葉中，為了減小徑向尺寸，在正導葉的尾部開有三角形窗口GHI，液體經此窗口轉為軸向，到反導葉上部的環形空間相混合，然后進入反導葉。徑導游葉的流道由以下幾有些組成：
螺旋線有些(BC)-起搜集液體的效果；
分散段有些(CD)-起變換動能為壓能的效果；
過渡段(DE)-起使液體改變方向的效果；
反導葉(EF)-使液體以請求的速度和環量進入下一級葉輪。
A-A是沿分散段有些(CD)中心線的剖面打開圖。

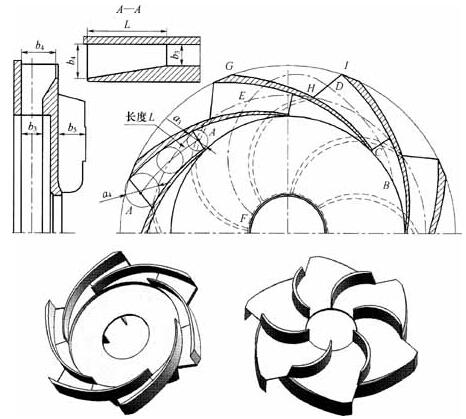

圖1 離心泵徑導游葉結構圖
徑導游葉的三維造型如圖1所示。導葉形狀雜亂，其間的流速很高，占泵水力丟失的比例很大。NN合理地挑選幾許參數，和葉輪相同精心設計實為必要。
關鍵字：離心泵,白云離心泵,離心水泵
