多級離心泵的維修與裝配說明
多級離心泵的維修與裝配說明
[來源：未知]??? [作者白云泵業]??? [日期：2015-08-31 11:25]??? [熱度：]
一、離心泵裝配前的準備
1、各種工具及離心泵零部件螺栓螺母擺放好。
2、仔細閱讀離心泵的產品說明書，了解離心泵的裝配順序及方法。
3、把離心泵的裝配地點清理干凈。
4、核對好所更換的離心泵零配件尺寸是否吻合，比如機械密封的型號、軸承的型號、葉輪的大小與舊配件是否吻合。
二、離心泵葉輪部分的裝配與檢查
白云泵業以多級離心泵葉輪的裝配與多級離心泵的維修為例。多級離心泵葉輪是由許多個葉輪套裝在泵軸上而組成。然后，用葉輪鎖緊螺母把它們固定在軸的各相對方位上。若是修正的各零部件不能滿足要求，而形成較大的徑向跳動，泵在運轉過程中就容易發生摩擦，損壞泵的正常作業。

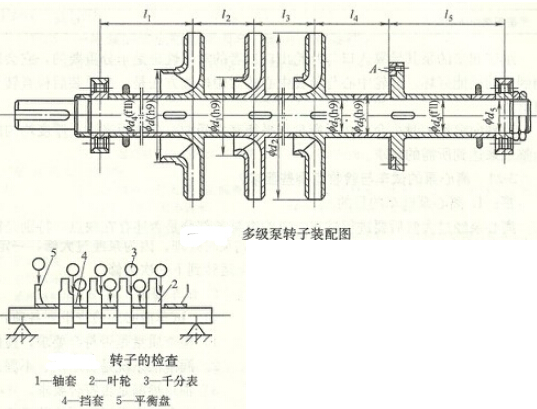

在葉輪安裝前，葉輪要進行小裝，便是把葉輪、軸套和平衡盤等都裝在軸上，然后放到兩個V形鐵或臥車的頂尖問用千分表查看。如下圖所示：
第一步是查看每個軸套，擋套和平衡盤。轉子每轉一周千分表就有一個最大值和最小值，通過幾回查驗后，把這兩個值記下來，二者之差即偏疼度。軸套、擋套和平衡盤輪轂外圓對兩支點的徑向圓跳動允差如表1所示。
第二步是查看葉輪的口環、辦法和上面一樣。多級泵葉輪口環外圓對兩支點的徑向圓跳動允差，如表2所示。
平衡盤端面對軸兩頭支點的端面跳動允差，如表3所示。
三、多級離心泵的裝配注意事項
多級泵拼裝后有必要查看平衡板處的端面跳動允差，如表4所示。這個量集中地反映了泵體各零部件的制作，修正精度，以及安裝時前后段拉緊螺栓的擰緊均勻程度怎么。
拼裝起來的泵其導翼進口與葉輪出口二者的對中性也是十分重要的，它會影響到泵的功能好壞。葉輪中間與導翼中間的對中查看辦法是，在總裝后查看轉子竄量。
若軸向竄量大時，可以在平衡盤與平衡套之間加一個表面光潔、厚度均勻的調整墊來到達所需的需求。
白云泵業多級離心泵產品：BGF多級離心泵 BYL多級離心泵 D臥式多級離心泵 BDLL立式多級離心泵 BGL立式多級離心泵
1、各種工具及離心泵零部件螺栓螺母擺放好。
2、仔細閱讀離心泵的產品說明書，了解離心泵的裝配順序及方法。
3、把離心泵的裝配地點清理干凈。
4、核對好所更換的離心泵零配件尺寸是否吻合，比如機械密封的型號、軸承的型號、葉輪的大小與舊配件是否吻合。
二、離心泵葉輪部分的裝配與檢查
白云泵業以多級離心泵葉輪的裝配與多級離心泵的維修為例。多級離心泵葉輪是由許多個葉輪套裝在泵軸上而組成。然后，用葉輪鎖緊螺母把它們固定在軸的各相對方位上。若是修正的各零部件不能滿足要求，而形成較大的徑向跳動，泵在運轉過程中就容易發生摩擦，損壞泵的正常作業。
在葉輪安裝前，葉輪要進行小裝，便是把葉輪、軸套和平衡盤等都裝在軸上，然后放到兩個V形鐵或臥車的頂尖問用千分表查看。如下圖所示：
第二步是查看葉輪的口環、辦法和上面一樣。多級泵葉輪口環外圓對兩支點的徑向圓跳動允差，如表2所示。
平衡盤端面對軸兩頭支點的端面跳動允差，如表3所示。
|
名義尺度 |
≤50 |
51～120 |
121～260 |
| 軸套、擋套和平衡盤外圓的徑向圓跳動允差 | 0.03 | 0.04 |
0．0 |
| 名義直徑 |
≤50 |
51～120 |
120～260 |
| 口環外圓徑向圓跳動允差 | 0.06 | 0.08 | 0.09 |
| 名義直徑 |
50～120 |
121～260 |
| 平衡盤端面跳動允差 | 0.04 | 0.05 |
三、多級離心泵的裝配注意事項
多級泵拼裝后有必要查看平衡板處的端面跳動允差，如表4所示。這個量集中地反映了泵體各零部件的制作，修正精度，以及安裝時前后段拉緊螺栓的擰緊均勻程度怎么。
| 名義直徑 |
50～120 |
121～260 |
| 平衡板端面跳動允差 | 0.04 | 0.06 |
若軸向竄量大時，可以在平衡盤與平衡套之間加一個表面光潔、厚度均勻的調整墊來到達所需的需求。
白云泵業多級離心泵產品：BGF多級離心泵 BYL多級離心泵 D臥式多級離心泵 BDLL立式多級離心泵 BGL立式多級離心泵
